近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種快速測定鹵素水分儀》喜獲國家實用新型專利，專利號為CN202020099287.9，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。

專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。

專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。

實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。

維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。

未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。

專利內容

摘要

一種快速測定鹵素水分儀，包括殼體，所述的殼體上方通過合頁與上蓋相連，所述的殼體上設有顯示器，所述的殼體內設有檢測腔，所述的檢測腔的內壁上設有環形鹵素燈，所述的環形鹵素燈中心設有物料盤，且所述的物料盤通過鎖緊螺絲與稱重柱相連，所述的稱重柱與殼體內部的稱重裝置相連；本實用新型通過將環形鹵素燈環抱在物料盤一周，通過拉近鹵素燈與檢測物之間的距離，提高了烘干的速度，提高了測水的速度。

權利要求

1.一種快速測定鹵素水分儀，包括殼體，所述的殼體上方通過合頁與上蓋相連，所述的殼體上設有顯示器，其特征在于：所述的殼體上設有散熱孔，所述的殼體內設有檢測腔，所述的檢測腔的內壁上設有環形鹵素燈，所述的環形鹵素燈中心設有物料盤，且所述的物料盤通過鎖緊螺絲與稱重柱相連，所述的稱重柱與殼體內部的稱重裝置相連。

2.根據權利要求1所述的一種快速測定鹵素水分儀，其特征在于：所述的環形鹵素燈環繞在物料盤外，且所述的環形鹵素燈的最低點與物料盤厚度的一半一樣高。

3.根據權利要求1所述的一種快速測定鹵素水分儀，其特征在于：所述的散熱孔設有多個，且分別設在殼體上，所述的散熱孔與檢測腔相連通。

4.根據權利要求1所述的一種快速測定鹵素水分儀，其特征在于：所述的稱重裝置、環形鹵素燈和顯示器與殼體內設有的控制器相連。

5.根據權利要求1所述的一種快速測定鹵素水分儀，其特征在于：所述的上蓋上設有通氣口。

說明書

一種快速測定鹵素水分儀

技術領域

本實用新型涉及鹵素水分儀設備技術領域，具體涉及一種快速測定鹵素水分儀。

背景技術

傳統的水分測定一般是采用烘箱干燥法，這種測試方法一個樣品的測試周期需要三到四個小時，工作效率比較低，無法適應高節奏的企業生產需求。

在利用水分測定儀進行水分檢測時，試樣放置于托架上，當蓋體蓋合后，鹵素環形燈通電并加熱試樣，使得試樣中的水分蒸發；通過比較試樣水分蒸發前后的質量，即可獲知試樣中水分的含量。但是，在實際操作過程中，當蓋體蓋合后，由于鹵素環形燈發出在蓋體中散射和漫射的現象較為嚴重，在一定程度上影響其對試樣的加熱效果；在規定的檢測時間內，試樣中殘留的水分較多，影響檢測結果的精確性。

實用新型內容

本實用新型的目的是針對現有的技術存在的不足，提出了一種快速測定鹵素水分儀，包括殼體，所述的殼體上方通過合頁與上蓋相連，所述的殼體上設有顯示器，所述的殼體上設有散熱孔，所述的殼體內設有檢測腔，所述的檢測腔的內壁上設有環形鹵素燈，所述的環形鹵素燈中心設有物料盤，且所述的物料盤通過鎖緊螺絲與稱重柱相連，所述的稱重柱與殼體內部的稱重裝置相連。

所述的環形鹵素燈環繞在物料盤外，且所述的環形鹵素燈的最低點與物料盤厚度的一半一樣高。

所述的散熱孔設有多個，且分別設在殼體上，所述的散熱孔與檢測腔相連通。

所述的稱重裝置、環形鹵素燈和顯示器與殼體內設有的控制器相連。

所述的上蓋上設有通氣口。

本實用新型的有益效果為：提出了一種結構緊湊的一種快速測定鹵素水分儀，具備以下有益效果：（1）、本實用新型通過將環形鹵素燈環抱在物料盤一周，通過拉近鹵素燈與檢測物之間的距離，提高了烘干的速度，提高了測水的速度。

（2）、本實用新型通過通氣孔和通氣口的設置，提高了檢測腔內的空氣流通，可增快將潮濕的空氣排出，提高了檢測的準確性。

附圖說明

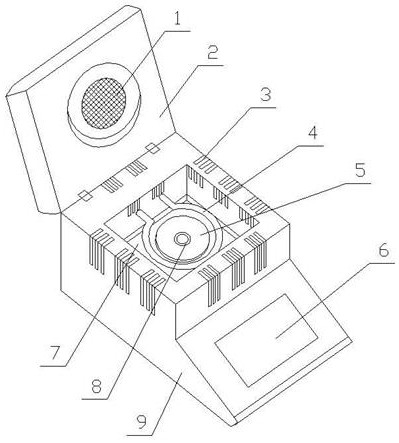

圖1是本實用新型的結構示意圖。

圖中：1、通氣口，2、上蓋，3、通氣孔，4、環形鹵素燈，5、物料盤，6、顯示器，7、檢測腔，8、稱重柱，9、殼體。

具體實施方式

附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。

實施例1,如圖所示：一種快速測定鹵素水分儀，包括殼體9，所述的殼體9上方通過合頁與上蓋2相連，所述的殼體9上設有顯示器6，所述的殼體9上設有通氣孔3，所述的殼體9內設有檢測腔7，所述的檢測腔7的內壁上設有環形鹵素燈4，所述的環形鹵素燈4中心設有物料盤5，且所述的物料盤5通過鎖緊螺絲與稱重柱8相連，所述的稱重柱8與殼體9內部的稱重裝置相連。

實施例2,一種快速測定鹵素水分儀，所述的環形鹵素燈4環繞在物料盤5外，且所述的環形鹵素燈4的最低點與物料盤5厚度的一半一樣高。所述的通氣孔3設有多個，且分別設在殼體9上，所述的通氣孔3與檢測腔7相連通。所述的稱重裝置、環形鹵素燈4和顯示器6與殼體9內設有的控制器相連。所述的上蓋2上設有通氣口1。物料盤5外圍環繞的環形鹵素燈4對物料盤5上的檢測物進行烘干，由于距離近且環形加熱效率比照射加熱效率高，效果好。

在使用過程中，將需要檢測的檢測物放置在物料盤5上，蓋上上蓋2并通過顯示器6調試參數，并開始測水，當檢測完成后將物料盤5上的檢測無取出即可；殼體9內的控制器為常規水分儀內的控制器。

本實用新型提出了一種結構緊湊的一種快速測定鹵素水分儀，通過將環形鹵素燈4環抱在物料盤5一周，通過拉近鹵素燈與檢測物之間的距離，提高了烘干的速度，提高了測水的速度。通過通氣孔3和通氣口1的設置，提高了檢測腔7內的空氣流通，可增快將潮濕的空氣排出，提高了檢測的準確性。

最后說明的是，選取上述實施例并對其進行了詳細的說明和描述是為了更好的說明本發明專利的技術方案，并不是想要局限于所示的細節。本領域的技術人員對本發明的技術方案進行修改或同等替換，而不脫離本發明技術方案的宗旨和范圍的，均應涵蓋在本發明的權利要求范圍當中。
