近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種油液水分檢測儀》喜獲國家實用新型專利，專利號為CN201821718180.7，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種油液水分檢測儀，所述的油箱上通過進油管一次連接位于機殼內部的油液密度傳感器、循環泵I和冷凝器，所述的冷凝器的另一端通過循環管道依次連接油液粘度傳感器、循環泵II和過濾裝置，所述的過濾裝置內依次設有過濾膜、過濾棉和吸油網，所述的過濾裝置的另一端通過管道連接水分傳感器，所述的水分傳感器的另一端通過出油管連接出口閥門；通過油液密度傳感器可以檢測原油液的密度數據，便于檢測后的數據對比，通過冷凝器進行一定溫度的冷卻后可以增加油液的粘度，同時也便于過濾，通過油液粘度傳感器可以采集油液粘度的數據，通過過濾裝置對油液進行過濾后通過水分傳感器可以精準的測量油液水分信息，提高工作效率。
1.一種油液水分檢測儀，包括機殼、電控箱和油箱，其特征在于：所述的機殼的一側外壁上設有油箱，所述的油箱上通過進油管一次連接位于機殼內部的油液密度傳感器、循環泵I和冷凝器，所述的冷凝器的另一端通過循環管道依次連接油液粘度傳感器、循環泵II和過濾裝置，所述的過濾裝置內依次設有過濾膜、過濾棉和吸油網，所述的過濾裝置的另一端通過管道連接水分傳感器，所述的水分傳感器的另一端通過出油管連接出口閥門，所述的油液密度傳感器、循環泵I、冷凝器、油液粘度傳感器、循環泵II和水分傳感器分別通過導線連接中央處理器，所述的中央處理器位于電控箱內。
2.根據權利要求1所述的一種油液水分檢測儀，其特征在于：所述的油箱的上端設有增壓泵，所述的增壓泵的一側與進油管相連接，所述的增壓泵通過導線連接中央處理器。
3.根據權利要求1所述的一種油液水分檢測儀，其特征在于：所述的電控箱上設有顯示屏，所述的顯示屏通過導線連接中央處理器。
4.根據權利要求1所述的一種油液水分檢測儀，其特征在于：所述的油箱的一側設有進口閥門。
5.根據權利要求1所述的一種油液水分檢測儀，其特征在于：所述的電控箱位于機殼的上方。
一種油液水分檢測儀
技術領域
本實用新型涉及油液檢測技術領域，具體涉及一種油液水分檢測儀。
背景技術
隨著經濟的發展、能耗的增大，各行各業尤其是大型設備對潤滑油的管理日益受到重視，目的是為了延長設備壽命、節約潤滑油的使用、減少環境污染，減小費用，提高效益，因此對潤滑油的檢測日益受到重視，現有技術的油液檢測中無法實現檢測油液的密度以及粘度，導致水分檢測結果不夠精確。
發明內容
本實用新型的目的是為了克服上述現有技術存在的不足之處，本發明所要解決的技術問題是針對現有技術的狀況，提供一種整體結構緊湊合理的一種油液水分檢測儀。
本實用新型采用的技術方案為：該油液水分檢測儀，包括機殼、電控箱和油箱，所述的機殼的一側外壁上設有油箱，所述的油箱上通過進油管一次連接位于機殼內部的油液密度傳感器、循環泵I和冷凝器，所述的冷凝器的另一端通過循環管道依次連接油液粘度傳感器、循環泵II和過濾裝置，所述的過濾裝置內依次設有過濾膜、過濾棉和吸油網，所述的過濾裝置的另一端通過管道連接水分傳感器，所述的水分傳感器的另一端通過出油管連接出口閥門，所述的油液密度傳感器、循環泵I、冷凝器、油液粘度傳感器、循環泵II和水分傳感器分別通過導線連接中央處理器，所述的中央處理器位于電控箱內。
所述的油箱的上端設有增壓泵，所述的增壓泵的一側與進油管相連接，所述的增壓泵通過導線連接中央處理器。
所述的電控箱上設有顯示屏，所述的顯示屏通過導線連接中央處理器。
所述的油箱的一側設有進口閥門。
所述的電控箱位于機殼的上方。
本實用新型的有益效果是：通過油液密度傳感器可以檢測原油液的密度數據，便于檢測后的數據對比，通過冷凝器進行一定溫度的冷卻后可以增加油液的粘度，同時也便于過濾，通過油液粘度傳感器可以采集油液粘度的數據，通過過濾裝置對油液進行過濾后通過水分傳感器可以精準的測量油液水分信息，提高工作效率。
附圖說明

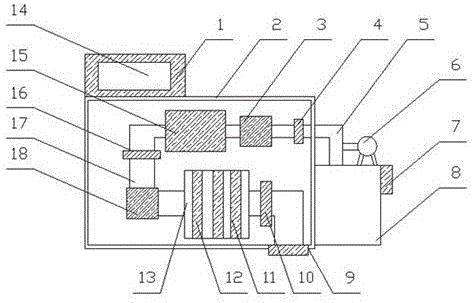

圖1是本實用新型結構示意圖。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
參照附圖，該油液水分檢測儀，包括機殼2、電控箱1和油箱8，所述的機殼2的一側外壁上設有油箱8，所述的油箱8上通過進油管5一次連接位于機殼2內部的油液密度傳感器4、循環泵I3和冷凝器15，所述的冷凝器15的另一端通過循環管道17依次連接油液粘度傳感器16、循環泵II18和過濾裝置13，所述的過濾裝置13內依次設有過濾膜12、過濾棉和吸油網11，所述的過濾裝置13的另一端通過管道連接水分傳感器10，所述的水分傳感器10的另一端通過出油管連接出口閥門9，所述的油液密度傳感器4、循環泵I3、冷凝器15、油液粘度傳感器16、循環泵II18和水分傳感器10分別通過導線連接中央處理器，所述的中央處理器位于電控箱1內。
所述的油箱8的上端設有增壓泵6，所述的增壓泵6的一側與進油管5相連接，所述的增壓泵6通過導線連接中央處理器。
所述的電控箱1上設有顯示屏14，所述的顯示屏14通過導線連接中央處理器。
所述的油箱8的一側設有進口閥門7。
所述的電控箱1位于機殼2的上方。
具體實施過程如下：通過顯示屏14進行操控和觀察，通過增壓泵6對進油管5進行供油，通過油液密度傳感器4（HVDS300）進行密度數據檢測，經過個循環泵I3，通過冷凝器15進行降溫后加大油液的粘度后在通過油液粘度傳感（VIT300）進行油液粘度數據檢測，進過循環泵II18，通過過濾裝置13進行過濾，通過水分傳感器10（OMM300）進行水分?jǐn)?shù)據檢測，所有傳感器分別通過導線將數據傳送到中央處理器并通過顯示屏14進行顯示，操作簡單，適合推廣使用。
通過油液密度傳感器4可以檢測原油液的密度數據，便于檢測后的數據對比，通過冷凝器15進行一定溫度的冷卻后可以增加油液的粘度，同時也便于過濾，通過油液粘度傳感器16可以采集油液粘度的數據，通過過濾裝置13對油液進行過濾后通過水分傳感器10可以精準的測量油液水分信息，提高工作效率。
對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型權利要求的保護范圍之內。圖中，描述位置關系僅用于示例性說明，不能理解為對本專利的限制；顯然，本實用新型的上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。
