近日，由維科美拓（江蘇維科特儀器儀表有限公司）設計的《一種鹵素水分儀樣品可視化檢測器》喜獲國家實用新型專利，專利號為CN201821718177.5，并受到由中國國家知識產權局頒發的《實用新型專利證書》，意味著維科美拓在實用新型專利領域上得到認可，在新型專利方面受到更深一步的保護和綜合競爭力得到進一步的提升。
專利證書是專利申請經審查合格，沒有發現駁回理由，滿足頒發授予專利權條件，由國務院專利行政部門（即國家知識產權局）作出授予專利權的決定，發給專利申請人的專利證書，是一種法律證明文件。
專利證書分為發明專利證書、實用新型專利證書以及外觀設計專利證書。
實用新型專利是三種專利類型（發明、實用新型和外觀設計）中的一種，實用新型是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法中對實用新型的創造性和技術水平要求較發明專利低，但實用價值大。
維科美拓通過常年的建立、運行與完善，有效提升了企業領導和員工知識版權意識，調動員工發明創造的積極性，使技術創新成果與知識產權緊密結合，增強企業核心競爭力。
未來，維科美拓將繼續為客戶提供優質的產品和服務，為中國分析儀器事業做出應有貢獻，讓檢測更精準，讓操作更簡單，讓用戶更放心。
一種鹵素水分儀樣品可視化檢測器，所述的支座的一側設有溫度傳感器，所述的支座的上端設有稱重托盤，所述的稱重托盤內設有壓力傳感器，所述的支座的左右兩側均設有加熱板I與加熱板II，所述的加熱板I與加熱板II的外側板上各設有保護板I與保護板II，所述的保護板I與保護板II的上端設有支撐板，所述的支撐板的下端設有基板，所述的基板的下端通過導線連接有若干等距離的加熱燈泡；通過加熱板I、加熱板II和加熱燈泡對待測物體進行加熱，縮短了檢測加熱的時間，并通過壓力傳感器可以感知待測物體在加熱的過程中的重量變化以及最終的檢測結果，通過可視窗可以觀察檢測的過程變化，使測量更加精準，節約人力資源，提高工作效率。
1.一種鹵素水分儀樣品可視化檢測器，包括底座、上機蓋和支座，其特征在于：所述的底座的上端設有支座，所述的支座的一側設有溫度傳感器，所述的支座的上端設有稱重托盤，所述的稱重托盤內設有壓力傳感器，所述的支座的左右兩側均設有加熱板I與加熱板II，所述的加熱板I與加熱板II的外側板上各設有保護板I與保護板II，所述的保護板I與保護板II的上端設有支撐板，所述的支撐板的下端設有基板，所述的基板的下端通過導線連接有若干等距離的加熱燈泡，所述的溫度傳感器、壓力傳感器、加熱板I、加熱板II與基板分別通過導線連接中央處理器，所述的中央處理器位于電控箱內。
2.根據權利要求1所述的一種鹵素水分儀樣品可視化檢測器，其特征在于：所述的電控箱上設有顯示屏，所述的顯示屏通過導線與中央處理器電性連接。
3.根據權利要求1所述的一種鹵素水分儀樣品可視化檢測器，其特征在于：所述的底座的上端的兩側均設有固定卡座，所述的固定卡座上設有上機殼。
4.根據權利要求1所述的一種鹵素水分儀樣品可視化檢測器，其特征在于：所述的電控箱位于底座內。
5.根據權利要求1所述的一種鹵素水分儀樣品可視化檢測器，其特征在于：所述的上機殼的前后兩個面為可視窗結構。
一種鹵素水分儀樣品可視化檢測器
技術領域
本實用新型涉及水分儀技術領域，具體涉及一種鹵素水分儀樣品可視化檢測器。
背景技術
傳統的水分測定一般時采用烘箱干燥法，一個樣品的測試需要兩三個甚至三四個小時，而且還需要通過天平稱重、人工計算，才能得出樣品的水分值，測定效率低，傳統的水分測定儀為全封閉式，不能觀察檢測的過程和產品的變化，不夠適應高節奏的企業生產需要。
發明內容
本實用新型的目的是為了克服上述現有技術存在的不足之處，本發明所要解決的技術問題是針對現有技術的狀況，提供一種整體結構緊湊合理的一種食品添加劑加工裝置。
本實用新型采用的技術方案為：該鹵素水分儀樣品可視化檢測器，包括底座、上機蓋和支座，所述的底座的上端設有支座，所述的支座的一側設有溫度傳感器，所述的支座的上端設有稱重托盤，所述的稱重托盤內設有壓力傳感器，所述的支座的左右兩側均設有加熱板I與加熱板II，所述的加熱板I與加熱板II的外側板上各設有保護板I與保護板II，所述的保護板I與保護板II的上端設有支撐板，所述的支撐板的下端設有基板，所述的基板的下端通過導線連接有若干等距離的加熱燈泡，所述的溫度傳感器、壓力傳感器、加熱板I、加熱板II與基板分別通過導線連接中央處理器，所述的中央處理器位于電控箱內。
所述的電控箱上設有顯示屏，所述的顯示屏通過導線與中央處理器電性連接。
所述的底座的上端的兩側均設有固定卡座，所述的固定卡座上設有上機殼。
所述的電控箱位于底座內。
所述的上機殼的前后兩個面為可視窗結構。
本實用新型的有益效果是：通過加熱板I、加熱板II和加熱燈泡對待測物體進行加熱，縮短了檢測加熱的時間，并通過壓力傳感器可以感知待測物體在加熱的過程中的重量變化以及最終的檢測結果，通過可視窗可以觀察檢測的過程變化，使測量更加精準，節約人力資源，提高工作效率。
附圖說明

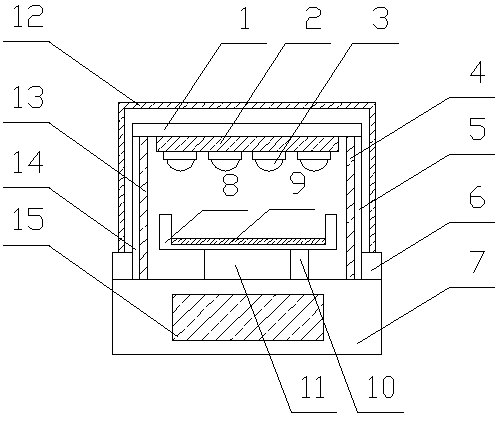

圖1是本實用新型結構示意圖。
具體實施方式
附圖僅用于示例性說明，不能理解為對本專利的限制；為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸；對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。
參照附圖，該鹵素水分儀樣品可視化檢測器，包括底座7、上機蓋12和支座11，所述的底座7的上端設有支座11，所述的支座11的一側設有溫度傳感器10，所述的支座11的上端設有稱重托盤8，所述的稱重托盤8內設有壓力傳感器9，所述的支座11的左右兩側均設有加熱板I4與加熱板II13，所述的加熱板I4與加熱板II13的外側板上各設有保護板I5與保護板II14，所述的保護板I5與保護板II14的上端設有支撐板1，所述的支撐板1的下端設有基板2，所述的基板2的下端通過導線連接有若干等距離的加熱燈泡3，所述的溫度傳感器10、壓力傳感器9、加熱板I4、加熱板II13與基板2分別通過導線連接中央處理器，所述的中央處理器位于電控箱內。
所述的電控箱上設有顯示屏15，所述的顯示屏15通過導線與中央處理器電性連接。
所述的底座7的上端的兩側均設有固定卡座6，所述的固定卡座6上設有上機殼。
所述的電控箱位于底座7內。
所述的上機殼的前后兩個面為可視窗結構。
具體實施過程如下：使用時，通過顯示屏15控制并觀察數據值，將待測物體放置在稱重托盤8上，閉合上機蓋12，啟動加熱板I4、加熱板II13和加熱燈泡3對待測物體進行加熱，通過溫度傳感器10進行溫度檢測，通過可視窗觀察待測物體加熱后的變化，并通過顯示屏15觀察壓力傳感器9的稱重信息，操作簡單，適合推廣使用。
通過加熱板I4、加熱板II13和加熱燈泡3對待測物體進行加熱，縮短了檢測加熱的時間，并通過壓力傳感器9可以感知待測物體在加熱的過程中的重量變化以及最終的檢測結果，通過可視窗可以觀察檢測的過程變化，使測量更加精準，節約人力資源，提高工作效率。
對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型權利要求的保護范圍之內。圖中，描述位置關系僅用于示例性說明，不能理解為對本專利的限制；顯然，本實用新型的上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。
